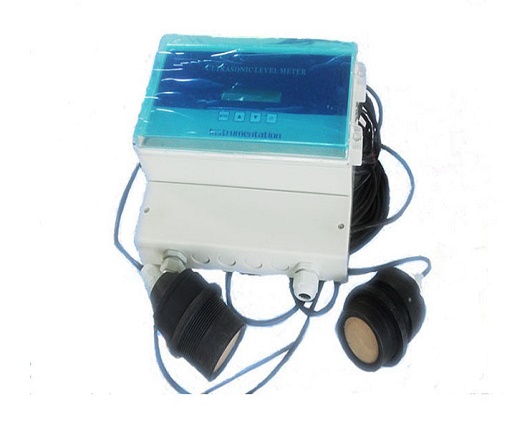

超聲波液位差計技術指標及選型代碼

測量范圍：      0～15m

盲    區：      0.25m～0.6m

壓    力：      4個大氣壓以下

測距精度：      0.3%

測距分辨率：    1mm

儀表顯示：      自帶LCD顯示液位和液位差值

模擬輸出：      2路4～20mA

數字輸出：      RS485、Modbus協議或定制協議

供電電壓：      DC24V/AC220V，防雷裝置內置

環境溫度：      －20℃ ～ ＋60℃

防護等級：      IP65

 超聲波液位差計安裝方式

儀表安裝：在需安裝儀表的地方固定L型支架，用螺絲將液位儀固定在支架上。

探頭安裝：

1、探頭上是四分或六分外螺紋，可和PVC管或鐵管直接連接。

2、也可將法蘭固定在板或支架上，然后將探頭固定在法蘭上。

超聲波液位差計安裝原則

1）探頭發射面到低液位的距離，應小于選購儀表的量程。

2）探頭發射面到高液位的距離，應大于選購儀表的盲區。

3）探頭的發射面應該與液體表面保持平行。

4）探頭的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。

6）若探頭發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。

超聲波液位差計安裝注意事項

1）儀表外殼與大地可靠相連。

2）電線、電纜保護管，要注意防止積水過多。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，在液位儀周圍加設防高、低溫裝置。
